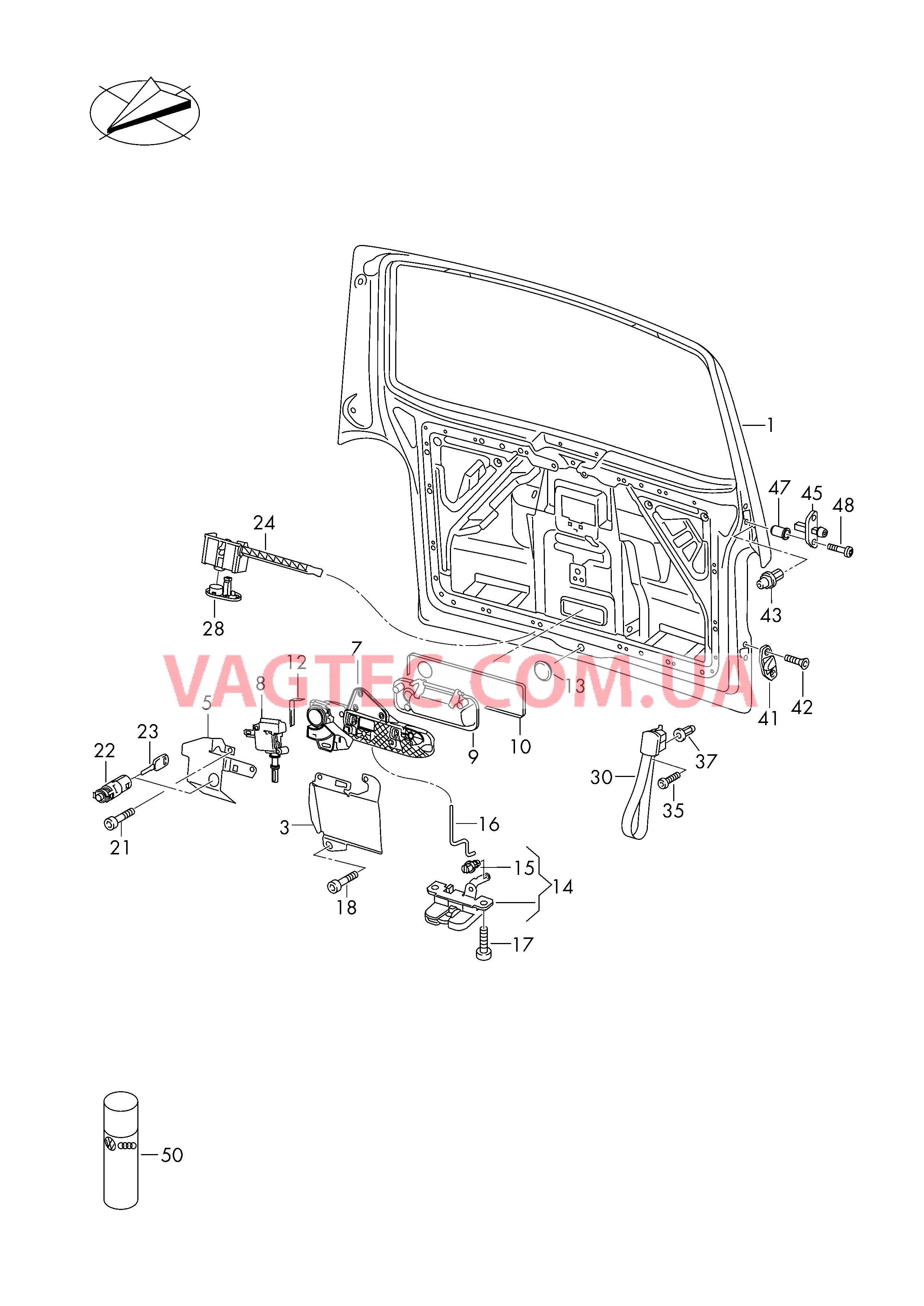

| Номер детали | Наименование | Примечание | Шт. | Данные модели | |
|---|---|---|---|---|---|
| 0 | 7H0827129E9B9 | Накладка для а/м с формованнойобшивкой чёрный satinschwarz | 04.15 - ... | ||
| 0 | 7H0827129E9B9 | Накладка для а/м с формованнойобшивкой D >> - 01.05.2017 чёрный satinschwarz | 04.15 - 05.17 | ||
| 0 | 7H0827129E9B9 | Накладка для а/м с формованнойобшивкой D - 01.05.2017>> чёрный satinschwarz | 05.17 - ... | ||
| 0 | 7H08296219B9 | Петля чёрный satinschwarz | 04.15 - ... | ||
| 0 | 7H0843797A9B9 | Накладка для а/м с блокир. от случайно-го открывания дверей изнутри чёрный satinschwarz | 04.15 - ... | ||
| 0 | 7H0843797A9B9 | Накладка для а/м с формованнойобшивкой чёрный satinschwarz | 05.17 - ... | ||
| 0 | 7H0843797A9B9 | Накладка для а/м с формованнойобшивкой D - 01.05.2017>> чёрный satinschwarz | 05.17 - ... | ||
| 0 | 7H5829621B9B9 | Петля для а/м с формованнойобшивкой чёрный satinschwarz | 04.15 - ... | ||
| 0 | 7H5829621B9B9 | Петля для а/м с формованнойобшивкой чёрный satinschwarz | 05.16 - 06.17 | ||
| 0 | N0120971 | Стопорная шайба | 2 | ||
| 0 | N0141233 | Cамонар. винт с плоск. головк. | M4X10 | 2 | |
| 1 | Крышка багажного отсека см. панель иллюстр., поз.: 827-000,1 | ||||
| 3 | 7E0827264C | Усилитель | 1 | ||
| 5 | 7E0827225 | Усилитель | 1 | PR-4F0,4F3 | |
| 7 | 7E0827526 | Опорный элемент | 1 | PR-4I1,4I2, 4K1,4K3 |
|
| 7 | 7E0827526A | Опорный элемент | 1 | PR-4F0,4F3 | |
| 8 | 3B5827061C | Электромотор Пульт дистанционного управл. при необх. использов. с: N 014 123 3 N 012 097 1 | 1 2 2 |
||
| 9 | 7E0927235 | Клавиша управлениякрышки багажного отсека Накладка ручки | с микровыклю-чателем | 1 | PR-4I1,4I2, 4K1,4K3 |
| 9 | 7E0927235A | Клавиша управлениякрышки багажного отсека Накладка ручки | с микровыклю-чателем | 1 | PR-4F0,4F3 |
| 10 | Планка для накладки ручки см. панель иллюстр., поз.: 827-000,8 | ||||
| 12 | 7E0827649 | Зажим | 13X8,3X2,75 | 1 | PR-4F0,4F3 |
| 13 | N90857202 | Заглушка | 26MM | 1 | |
| 14 | 7E5827505A | Замок D >> - 30.05.2016 | больше не поставляется | 1 | |
| 14 | 7E5827505B | Замок D >> - 04.12.2017 | 1 | ||
| 15 | 191837199 | пружинный зажим | 1 | ||
| 16 | 7E0827515 | Тяга привода | 1 | ||
| 17 | N90931602 | Винт с цилиндрической головкойс внутренним многогранником | 2 | ||
| 18 | N10451405 | Винт со скр.цил.гол.,внут.TORX | M6X16 | 3 | |
| 21 | N10451405 | Винт со скр.цил.гол.,внут.TORX | M6X16 | 2 | |
| 22 | 107827737GA | Личинка замка без ключа. * Для восстановления системы* одного ключа при заказе* необходимо указать номер* шасси | 1 | PR-4F0 | |
| 22 | 107827737GG | Личинка замка без ключа. * Для восстановления системы* одного ключа при заказе* необходимо указать номер* шасси | 1 | PR-4F3 | |
| 23 | Мастер-ключ см. панель иллюстр., поз.: 837-000,37 | ||||
| 24 | 7E5827611 | Привод | 1 | PR-4E8+4H1, 4H6+5DM+0KY |
|
| 24 | 7E5827611 | Привод D >> - 01.05.2017 | 1 | PR-4E8+4H1, 4H6+5DD,5DF, 5DJ,5DN,5DT |
|
| 24 | 7E5827611 | Привод D - 01.05.2017>> | 1 | PR-4E8+4H1, 4H6+5DD,5DJ, 5DN,5DT |
|
| 24 | 7E5827611A | Привод | 1 | PR-4E8+4H1, 4H6+5DA,5DB, 5DC,5DK,5DM, 5DU,5DV |
|
| 24 | 7E5827611A | Привод | 1 | PR-4E8+4H1, 4H6+5DM+0KA, 0KT |
|
| 24 | 7E5827611A | Привод D - 01.05.2017>> | 1 | PR-4E8+4H1, 4H6+5DF,5DL |
|
| 28 | 7H0827129E | Накладка для а/м с формованнойобшивкой | 1 | PR-4H1,4H6+ 5DM+0KY |
|
| 28 | 7H0827129E | Накладка для а/м с формованнойобшивкой D >> - 01.05.2017 | 1 | PR-4H1,4H6+ 5DD,5DF,5DJ, 5DN,5DT |
|
| 28 | 7H0827129E | Накладка для а/м с формованнойобшивкой D - 01.05.2017>> | 1 | PR-4H1,4H6+ 5DD,5DJ,5DN, 5DT |
|
| 28 | 7H0843797A | Накладка для а/м с блокир. от случайно-го открывания дверей изнутри | 1 | PR-4H1,4H6+ 5DA,5DB,5DC, 5DK,5DU,5DV |
|
| 28 | 7H0843797A | Накладка для а/м с блокир. от случайно-го открывания дверей изнутри | 1 | PR-4H1,4H6+ 5DM+0KA,0KT, 0KX |
|
| 28 | 7H0843797A | Накладка для а/м с формованнойобшивкой | 1 | PR-4H1,4H6+ 4E8+5DL |
|
| 28 | 7H0843797A | Накладка для а/м с формованнойобшивкой D - 01.05.2017>> | 1 | PR-4H1,4H6+ 5DF |
|
| 28 | 811803593 | Заглушка для автомобилей без функцииблокировки замков изнутри | 46X30 | 1 | PR-4H0,4H2+ 5DA,5DB,5DC, 5DK,5DU,5DV |
| 30 | 7H0829621 | Петля | 1 | PR-5DA,5DB, 5DC,5DF,5DL, 5DU,5DV |
|
| 30 | 7H0829621 | Петля | 1 | PR-5DM+0KA, 0KT,0KX |
|
| 30 | 7H5829621B | Петля для а/м с формованнойобшивкой | 1 | PR-2S0,2S3, 2S5 |
|
| 30 | 7H5829621B | Петля для а/м с формованнойобшивкой | 1 | PR-5DD,5DN, 5DT |
|
| 30 | 7H5829621B | Петля для а/м с формованнойобшивкой | 1 | PR-E7J | |
| 35 | N10488204 | Винт со скр.цил.гол.,внут.TORX | M5X20 | 1 | |
| 37 | N90479203 | Гайка, глухая неподвижная | M5/0,5-3-B | 2 | |
| 41 | 7H0829721B | Направляющая Крышка багажного отсека | 2 | ||
| 42 | N0214173 | Болт с потайн. головкой ивнутренним шестигранником | M6X18 | 4 | |
| 43 | 6X0827499F | Упор, регулируемый для крышки багажного отсека | 2 | PR-3RB,3RC | |
| 45 | 7E0823499B | Упор, регулируемый D - 11.01.2016>> - 23.05.2016 | 2 | PR-3RP | |
| 45 | 7E0823499C | Упор, регулируемый D - 23.05.2016>> | 2 | PR-3RP | |
| 47 | N90927801 | Гайка, глухая неподвижная | M6/05-3 | 4 | PR-3RP |
| 48 | N91071702 | Винт с плоской головкой ивнутренним TORX | M6X25 | 4 | PR-3RP |
| 50 | G052778A2 | Спрей-смазка для личинки замка | 50 мл | 1 |
